5P49V60B000NLG2是一個可編程時鐘發生器，用于汽車應用。配置可以存儲在片上一次性可編程(OTP)存儲器中，或者使用I 2 C接口進行更改。這是Renesas的第六代可編程時鐘技術(VersaClock 6E)。以下是其核心特性與功能：
核心特性
? 靈活的 1.8V、2.5V 或 3.3V 電源軌
? 高性能、低相位噪聲 PLL，輸出端< 0.5ps RMS 典型相位抖動
? 四組內部 OTP 存儲器
? 系統內或工廠可編程
? 兩個可選引腳可通過處理器 GPIO 或自舉連接
? I2C 串行編程接口
? 0xD0或0xD4 I2C 地址選項允許在同一系統中配置多個設備
? LVCMOS 參考時鐘輸出
? 四個通用輸出對可單獨配置：
? 鑒別（LVPECL、LVDS 或 HCSL）
? 兩個 LVCMOS 同相或 180 度異相
? I/O VDD 可以混合和匹配，支持 1.8V（LVDS 和 LVCMOS）、2.5V 或 3.3V
? 輸出頻率范圍：
? 單端時鐘輸出：1MHz 至 200MHz
? 差分時鐘輸出：1MHz 至 350MHz
? 帶手動切換的冗余時鐘輸入
? 可編程輸出使能或掉電模式
? 4.0 × 4.0 mm 24-VFQFPN 可潤濕側翼封裝
簡介
5P49V60B000NLG2是瑞薩電子第六代商用可編程時鐘發生器 （VersaClock 6E），支持汽車應用。5P49V60B 采用質量管理 （QM） 技術，具有以下特點：
? AEC-Q100 2 級（-40°C 至 105°C）
? IATF 16949
? PPAP 支持

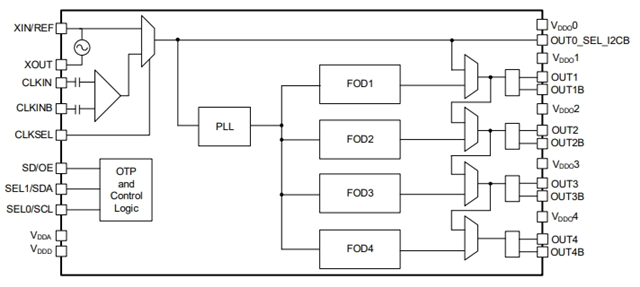

5P49V60B000NLG2配置可以存儲在片上一次性可編程 （OTP） 存儲器中或從 I2C 接口加載。兩個選擇引腳允許使用處理器 GPIO 或引導來訪問多達四種不同的配置。不同的選擇可用于不同的作模式（全功能、部分功能、部分?jǐn)嚯姡?、區域標準（美國、日本、歐洲）或系統生產裕度測試。頻率由單個參考時鐘生成。參考時鐘可以來自兩個冗余時鐘輸入之一。無毛刺手動切換功能允許在正常作期間選擇任一時鐘。
技術指標
相位抖動：<0.5ps RMS，滿足 PCIe Gen 3 、 USB 3.0 及1G/10G以太網等高精度需求。
工作溫度：-40°C至+85°C，封裝尺寸僅為4mm×4mm。
應用場景
5P49V60B000NLG2時鐘發生器主要應用于汽車信息娛樂系統、儀表盤系統、 PCI Express （Gen 1-4）、音頻/視頻處理及車載網絡等領域，支持區域標準（美國、日本、歐洲）和生產裕度測試模式。
