ACS37600 器件簡介
ACS37600KLUATR-013B5-CP是一款線性傳感器 IC，設計用于與鐵磁芯結合使用，以提供適用于工業、商業和通信應用的高精度電流傳感器。
ACS37600KLUATR-013B5-CP由一個精確、低偏移、斬波穩定的霍爾效應前端組成。與IC封裝表面正交的磁通量由集成霍爾檢測并轉換為比例電壓。非常寬的靈敏度范圍允許電流傳感器模塊制造商將該 IC 用于 <20 A 或 >1000 A 模塊。
ACS37600KLUATR-013B5-CP的可選帶寬范圍為100 kHz至>400 kHz，非常適合快速開關應用和需要低噪聲的應用。

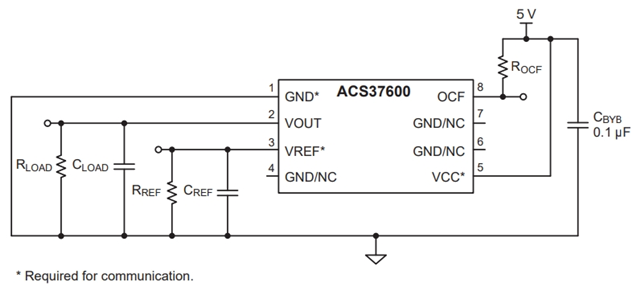

用戶可編程的雙向基準電壓引腳 （VREF） 能夠持續監控零電流電壓，并輕松與 3.3 V 和 5 V ADC 連接。
ACS37600KLUATR-013B5-CP包括一個用戶可編程的過流故障引腳，響應時間為 1.5 μs （典型值），用于快速短路保護。
關鍵特性
? 行業領先的噪聲性能
? 用戶可編程帶寬（100 至 400 kHz），可在速度和噪聲之間輕松權衡
? 非?？斓捻憫?yīng)時間（典型值 <1.25 μs）
? 寬傳感范圍（0.8 至 18 mV/G）
? 工廠編程的靈敏度和隨溫度偏移
? 用戶可編程的靈敏度和偏移
? 用戶可編程的溫度靈敏度，用于鐵磁芯漂移補償
? 用戶可編程過流故障 （OCF） 引腳□1.5 μs （典型值） OCF 響應時間
? 用戶可編程的雙向基準引腳 （VREF），用于完全控制失調電平
? 非比例輸出，可抗擾噪聲電源
? 欠壓和過壓檢測
? 高輸出驅動電流 （15 mA）
? 低功耗模式可降低 ICC
? VCC 引腳可承受高達 15 V 的暴露
? 單片霍爾 IC，可靠性高
? 表面貼裝、小尺寸、薄型 TSSOP8 封裝
應用場景
ACS37600KLUATR-013B5-CP傳感器廣泛應用于以下場景：
電流傳感模塊
太陽能（MPPT，匯流箱）
電機控制
不間斷電源（UPS）
智能保險絲
過流檢測
電力供應
總結
ACS37600KLUATR-013B5-CP傳感器通過集成霍爾元件感知磁場變化，輸出與磁場強度成正比的電壓信號，適用于電流監測、位置檢測等場景。其寬靈敏度范圍（可檢測<20A至>1000A電流）和溫度補償設計，確保了在不同工況下的穩定性。 ?
