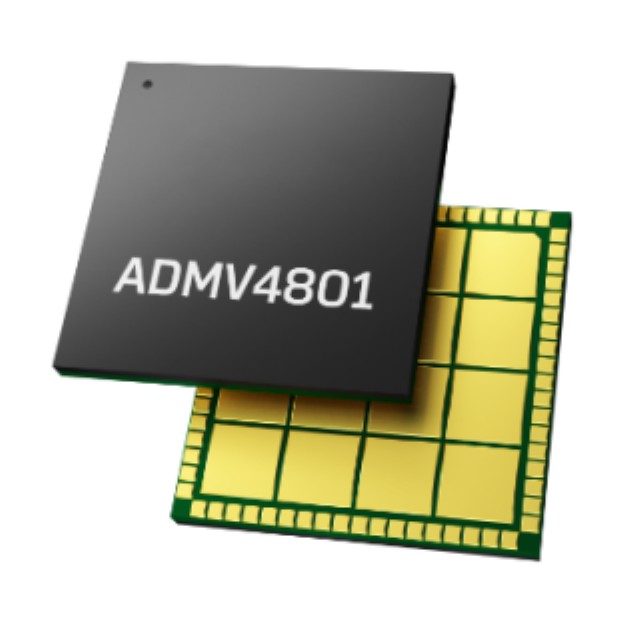

ADMV4801BCCZ是一款硅鍺（SiGe）材質的 24 GHz 至 29.5 GHz 毫米波（mmW）5G 波束成形器。該射頻集成電路（RF IC）高度集成，內置 16 個獨立的發射和接收通道。在發射模式下，射頻前端（RFC）輸入信號通過 1:16 功率分配器進行分路，并通過 16 個獨立的發射通道傳輸。在接收模式下，輸入信號通過 16 個獨立通道，并通過 16:1 組合器傳輸至 RFC 引腳。在發射模式下，每個通道包含一個矢量調制器（VM）以控制相位，以及兩個數字可變增益放大器（DVGA）以控制幅度。在接收模式下，每個通道包含一個 VM 以控制相位，以及一個 DVGA 以控制幅度。矢量調制器（VM）在發射或接收模式下均提供完整的360°相位調整范圍，提供6位分辨率，對應5.625°的相位步進。發射模式下，數字可變增益放大器（DVGA）的總動態范圍調整范圍為34 dB，提供6位分辨率，對應0.5 dB的幅度步進，以及5位分辨率，對應1 dB的幅度步進。在接收模式下，總動態范圍為17 dB，提供6位分辨率，對應0.5 dB的幅度步進。DVGA在整個增益范圍內提供平坦的相位響應。發射通道內置獨立功率檢測器，可實現對每個通道增益的檢測與校準，以及通道間增益不匹配的檢測。ADMV4801BCCZ射頻端口可直接連接至補丁天線，以構建雙極化、毫米波、5G子陣列。

ADMV4801BCCZ的編程可通過 3 線或 4 線串行端口接口（SPI）實現。集成在芯片上的低壓差穩壓器（LDO）為 SPI 電路生成 1.8 V 供電，從而減少所需的供電域數量。多種 SPI 模式可供選擇，以實現快速啟動和正常運行時的控制。每個通道的幅度和相位可單獨設置，或通過片上內存同時編程多個通道以實現波束成形。片上內存可存儲多達 256 個波束位置，可分配用于發射或接收模式。專用負載引腳可實現同一陣列中所有設備的同步。提供發射和接收模式控制引腳，實現發射與接收模式的快速切換。

ADMV4801BCCZ采用緊湊型、熱增強型、10 mm × 10 mm、符合RoHS標準的陸地網格陣列（LGA）封裝。ADMV4801的工作溫度范圍為?40°C至+95°C。該 LGA 封裝允許從封裝頂部對ADMV4801BCCZ 進行散熱，以實現最有效的熱散熱，并允許在印刷電路板（PCB）的另一側靈活放置天線。

ADMV4801BCCZ 產品特性

RF 頻率范圍：24 GHz 至 29.5 GHz，將 n257、n258 和 n261 頻段集成在一個空間內

16 個可選的 TX 通道

16 個可選的 RX 通道

匹配的 50? 單端 RF 輸入和輸出

通過高分辨率矢量調制器實現相位控制

通過高分辨率 DGA 實現幅度控制

溫度補償

通過存儲器存儲 TX 和 RX 波束位置

工作溫度高達 95°C

符合 3GPP 規范

ADMV4801BCCZ 應用場景

5G 應用

寬帶通信

測試與測量

航空航天與國防
