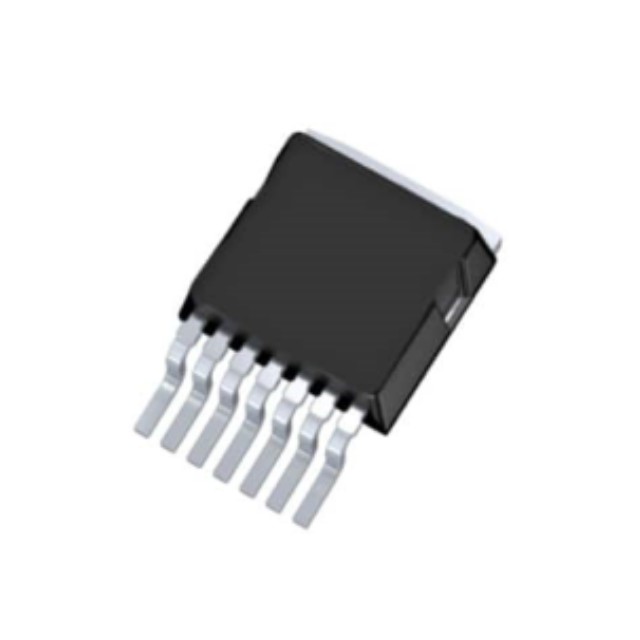

IMBG120R045M1H是采用D2PAK-7L (TO-263-7)封裝的1200 V, 45 mΩ CoolSiC? SiC MOSFET，它基于先進的溝槽工藝，該工藝經過優化，兼具性能與可靠性。它采用改良版1200V SMD封裝，將CoolSiC技術的低功耗特性與.XT互聯技術相結合，可在電機驅動、充電模塊以及工業電源等應用中實現最高效率和被動制冷。

產品屬性

系列： CoolSiC?

FET 類型： N 通道

技術： SiCFET（碳化硅）

漏源電壓（Vdss）： 1200 V

25°C 時電流 - 連續漏極 (Id)： 47A（Tc）

不同 Id、Vgs 時導通電阻（最大值）： 63 毫歐 @ 16A，18V

不同 Id 時 Vgs(th)（最大值）： 5.7V @ 7.5mA

不同 Vgs 時柵極電荷 (Qg)（最大值）： 46 nC @ 18 V

Vgs（最大值）： +18V，-15V

不同 Vds 時輸入電容 (Ciss)（最大值）： 1527 pF @ 800 V

FET 功能： 標準

功率耗散（最大值）： 227W（Tc）

工作溫度： -55°C ~ 175°C（TJ）

安裝類型： 表面貼裝型

供應商器件封裝： PG-TO263-7-12

封裝/外殼： TO-263-8，D2Pak（7 引線+接片），TO-263CA

基本產品編號： IMBG120

優勢

提高效率

實現更高的工作頻率

增加功率密度

減少冷卻工作

降低系統復雜程度和成本

SMD封裝，無需增設散熱器，即可實現自然對流冷卻，因此可直接集成到PCB中
