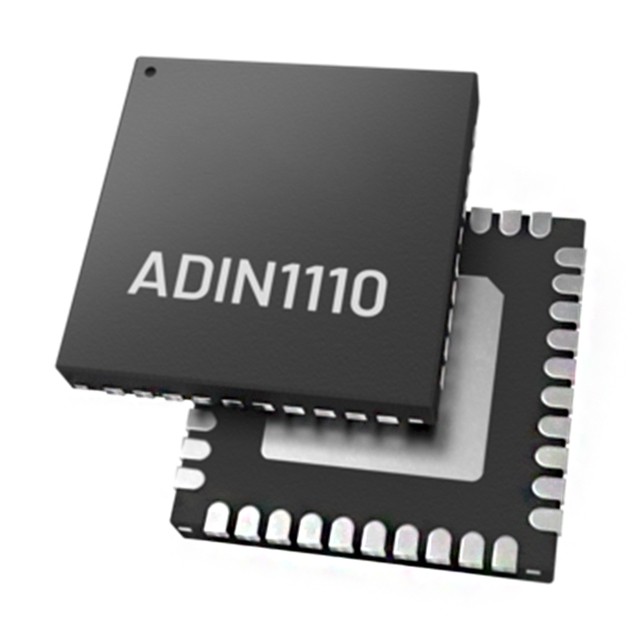

ADIN1110CCPZ是一款面向工業以太網應用的超低功耗單端口10BASE-T1L收發器，符合IEEE? 802.3cg-2019?以太網標準，支持長程10 Mb/s單對以太網(SPE)應用。ADIN1110CCPZ具有集成的媒體訪問控制(MAC)接口，可通過4線式串行外設接口(SPI)與各種主機控制器直接連接。該SPI可使用低功耗處理器，無需集成MAC，整體系統級功耗非常低。SPI可以配置為使用OPEN聯盟SPI協議或通用SPI協議。

特性

符合10BASE-T1L IEEE 802.3cg-2019標準要求

電纜延伸范圍高達1700 m，支持1.0 V/2.4 V

集成SPI的MAC

支持OPEN Alliance 10BASE-T1x MAC-PHY串行接口

16個MAC地址過濾器

帶28 kB緩沖器的高低優先級隊列

直通或存儲轉發操作

支持IEEE 1588時間戳

統計計數器

低功耗：42 mW（雙電源，1.0 V p-p）

診斷

具有TDR的電纜故障檢測

具有MSE的鏈路質量指示器

幀生成器和檢查器

多種環回模式

IEEE測試模式支持

支持1.0 V p-p和2.4 V p-p發送電平

4針MDI（RXN、RXP、TXN和TXP）

適合本質安全應用

外部端接電阻

自動協商

25 MHz晶振或外部時鐘輸入

電磁兼容性(EMC)測試標準

IEC 61000-4-4電快速瞬變(±4 kV)

IEC 61000-4-2 ESD（±4 kV接觸放電）

IEC 61000-4-2 ESD（±8 kV空氣放電）

IEC 61000-4-6傳導抗擾度(10 V/m)

IEC 61000-4-5浪涌(±4 kV)

IEC 61000-4-3輻射抗擾度（A類）

EN55032輻射發射（B類）

小型封裝：40引腳(6 mm × 6 mm) LFCSP封裝

溫度范圍

工業：?40°C至+85°C

擴展范圍：?40°C至+105°C

應用

現場儀器儀表

樓宇自動化和消防安全

工廠自動化

邊緣傳感器和執行器

狀態監控和機器連接
