TPS56C231RNNR 是一款具有自適應導通時間 D-CAP3 控制模式的高效率、小尺寸同步降壓轉換器。該器件不需要外部補償，因此易于使用并且僅需要很少的外部元件。該器件非常適合空間受限的數據中心應用。

特性

? 輸入范圍為 4.5V 至 17V 時，無外部偏壓

? 輸入范圍為 3.8V 至 17V 時，有外部偏壓

? 支持 12A 的連續輸出電流

? 支持 15A 峰值電流

? 集成式 7.8mΩ 和 3.2mΩ MOSFET

? 0.6V ±1% 基準電壓（–40°C 至 125°C 結溫范圍）

? 0.6V 至 5.5V 輸出電壓范圍

? 146 μA 低靜態電流

? D-CAP3? 控制模式，用于快速瞬態響應

? 支持陶瓷輸出電容器

? 400kHz、800kHz 和 1200kHz 的可選 fSW

? 可選 FCCM（強制持續導通模式），用以實現窄輸出電壓紋波

? 可選 Eco-mode（自動跳躍模式），用以實現較高的輕負載效率

? 可選 5V 外部偏置，可提升效率

? 預偏置啟動功能

? 可調節軟啟動，默認軟啟動時間為 1.2ms

? 電源正常狀態指示器，可監控輸出電壓

? 具有斷續重啟功能的兩個可調節電流限制設置TPS56C231（14.7A，17A）

? 非閉鎖 UV、OV、OT 和 UVLO 保護

? 與 12A TPS56C215、8A TPS568231 和TPS568215 引腳對引腳兼容

? -40°C 至 125°C 的工作結溫范圍

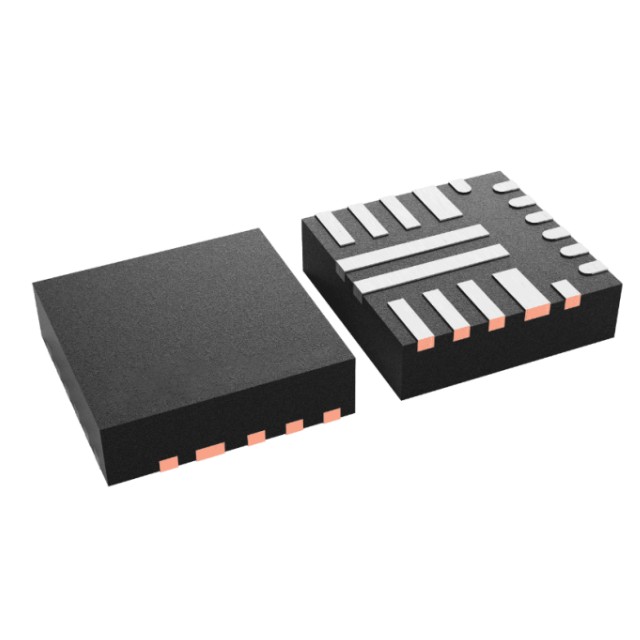

? 3.5mm × 3.5mm、18 引腳 HotRod? QFN 封裝

應用

? 數據中心和企業計算 POL

? 無線基礎設施

? IPC、工廠自動化、PLC、測試測量

? 高端 DTV
